UpdateIpList
Extraia os IPs do arquivo L5X e confira com a rede real
O UpdateIpList lê os módulos configurados no backup L5X, varre a rede via CIP para ver o que existe de fato e atualiza a planilha de endereços apontando o que mudou e o que está em conflito — e ainda busca o arquivo EDS dos dispositivos que aparecerem sem identificação.
O problema que ele resolve
A lista de IPs de uma planta vive em três lugares que raramente concordam entre si: o projeto no Studio 5000, os equipamentos efetivamente ligados na rede e a planilha que alguém mantém à mão. Descobrir qual está certo costuma custar uma tarde de conferência manual.
A ferramenta junta as três fontes numa tela só: o que o L5X declara, o que a varredura CIP encontrou e o que a planilha registrava — destacando divergências em vez de sobrescrevê-las em silêncio.
Leitura dos arquivos L5X

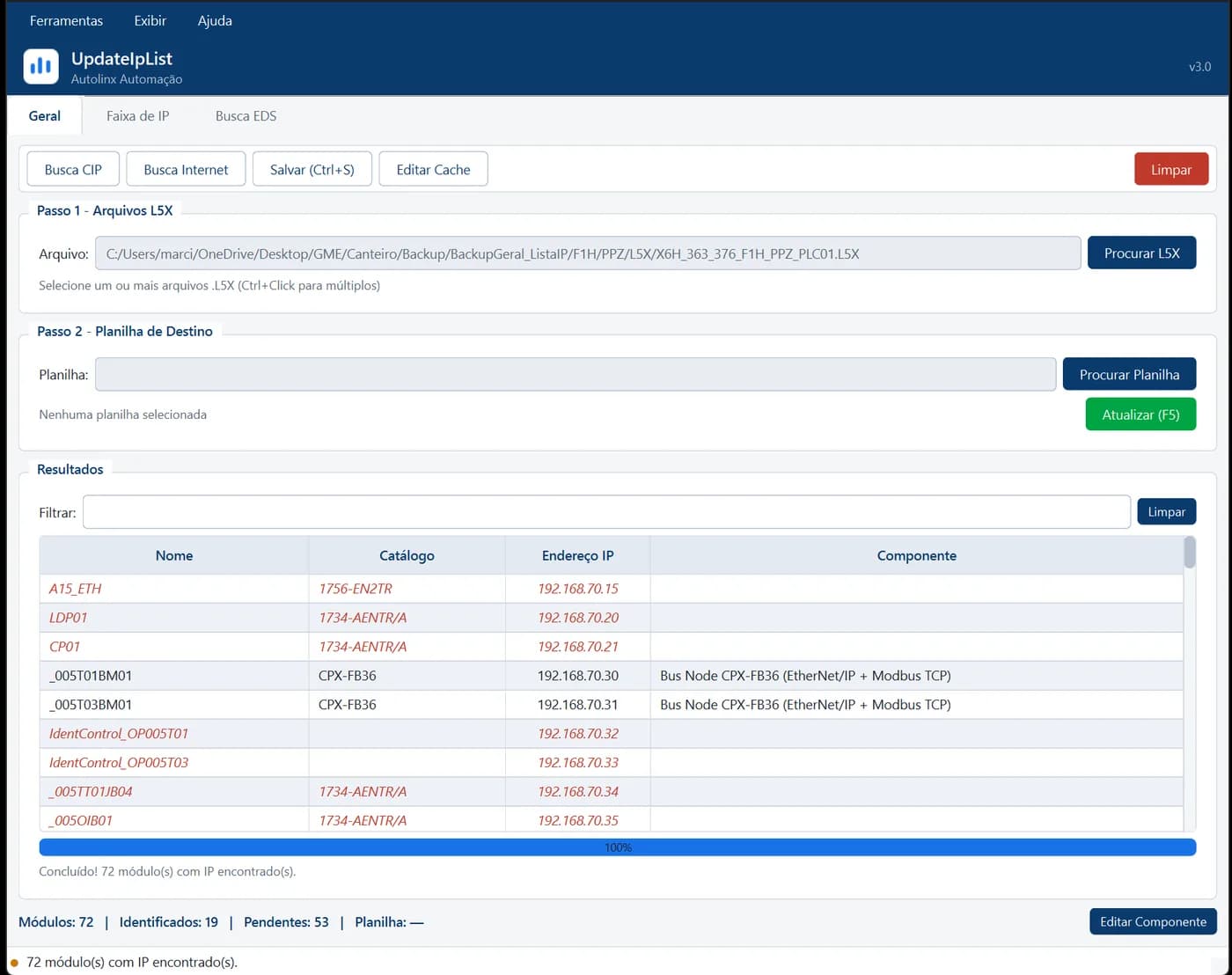

Você abre um ou mais arquivos L5X exportados do Studio 5000 ou do RSLogix 5000 e a ferramenta identifica todos os módulos que têm endereço IPv4 configurado nas portas.
O resultado aparece numa tabela com nome, catálogo, IP e componente, com busca, filtro e ordenação por coluna. A descrição de cada componente é consultada automaticamente na API online da Rockwell e guardada em cache local, então a segunda consulta não depende de internet.
Varredura CIP da rede

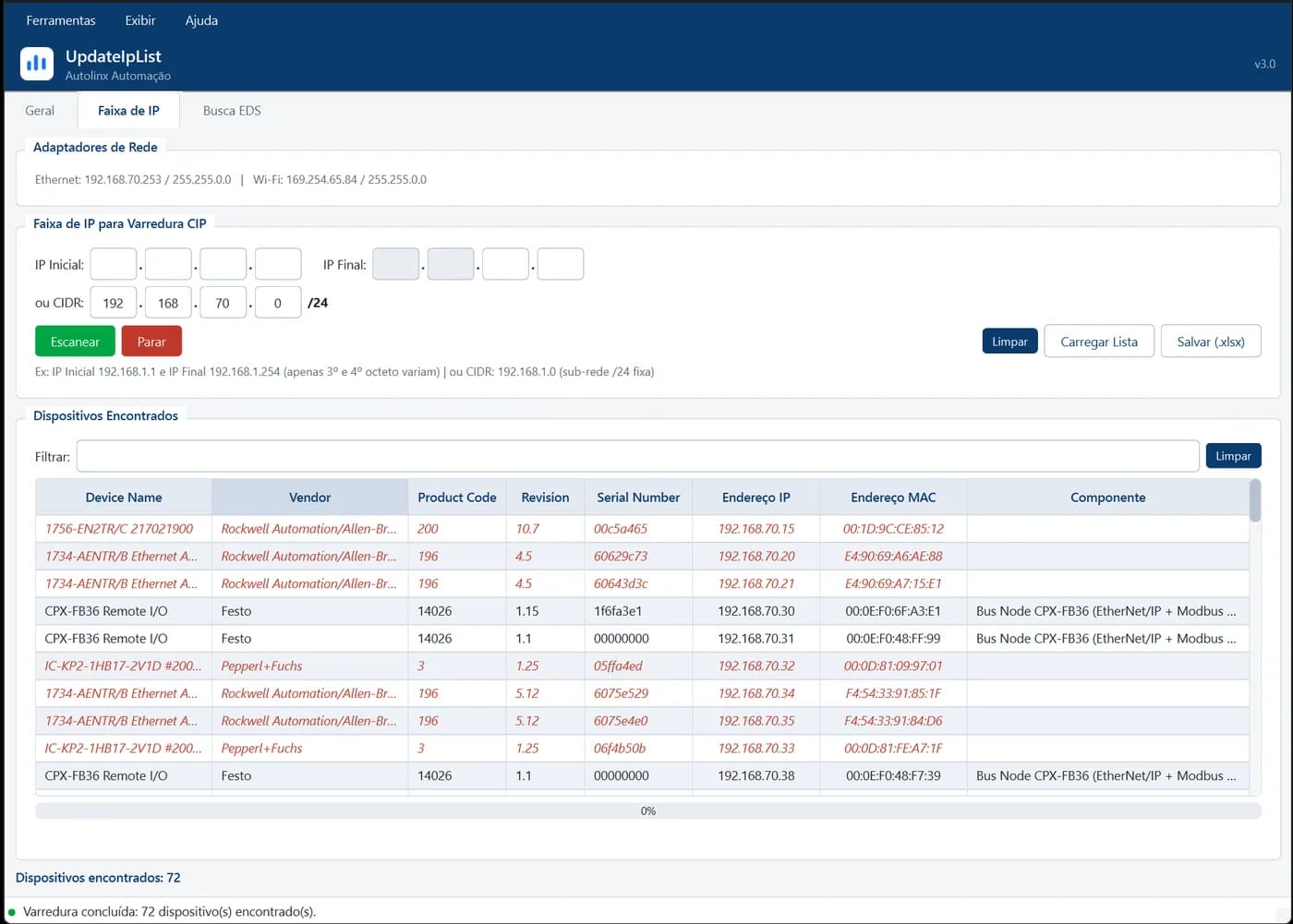

A varredura percorre uma faixa de IPs ou uma sub-rede /24 e identifica os dispositivos pelo objeto CIP Identity, que devolve fabricante, catálogo e revisão do que está realmente conectado. O endereço MAC de cada um vem junto, lido da tabela ARP da máquina — útil quando dois equipamentos disputam o mesmo IP e é preciso saber qual é qual.
A entrada de endereços é feita em quatro octetos separados, com avanço automático entre campos e validação — detalhe pequeno que evita erro de digitação quando se varre faixa atrás de faixa. O botão direito nas tabelas dá acesso a copiar o IP, dar ping e abrir o dispositivo no navegador.
Busca de arquivos EDS

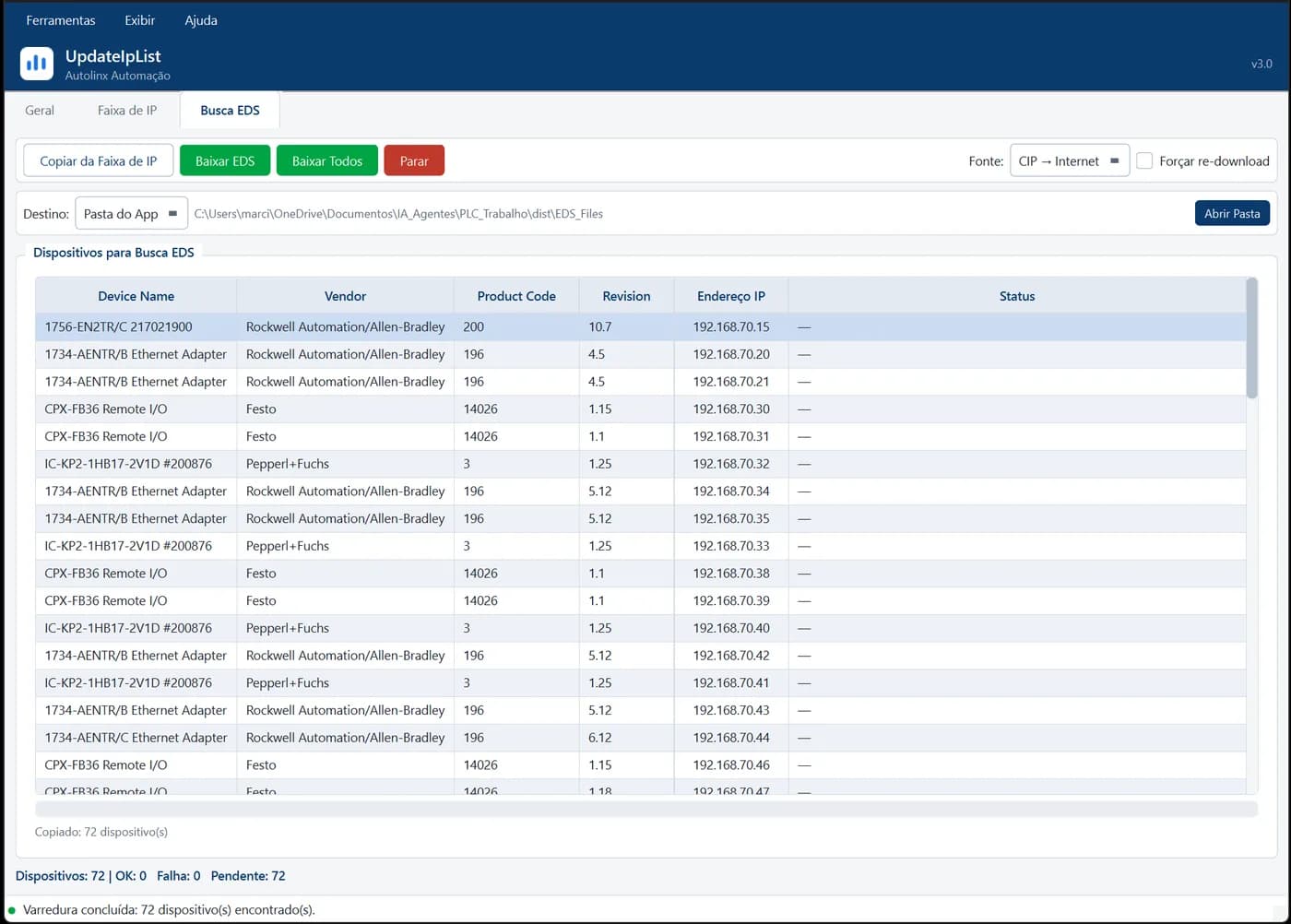

Dispositivo sem EDS instalado aparece na rede como um código sem nome. A aba de busca de EDS resolve isso de duas maneiras: pedindo o arquivo ao próprio dispositivo, pelo objeto CIP File, ou procurando na internet a partir do fabricante e do catálogo identificados.
O que chega é validado antes de ser gravado — só é aceito como EDS o arquivo de texto que traz as seções [File] e [Device], de modo que página de busca do fabricante não é salva no lugar do arquivo. Quando o dispositivo também publica o próprio ícone, ele vem junto.
Atualização da planilha
Com os dados em mãos, a ferramenta atualiza planilhas .xlsx no formato de lista de IPs, preservando a formatação. As linhas novas são destacadas em azul e as editadas em amarelo, de modo que a revisão do que mudou é visual.
Quando o mesmo IP aparece associado a dispositivos diferentes, o caso é sinalizado como conflito e fica para decisão humana — a ferramenta não escolhe um vencedor sozinha.
Na inicialização o programa confere se há versão nova publicada e valida o SHA-256 do que baixa antes de abrir; idioma, tema, tamanho da janela e últimos diretórios usados voltam como estavam na sessão anterior.
Recursos
- Leitura de arquivos L5X com identificação de módulos e IPs
- Varredura CIP por faixa de IP ou sub-rede /24, com MAC via ARP
- Busca e download do arquivo EDS de cada dispositivo
- Consulta de componentes na API Rockwell com cache local
- Atualização de planilhas .xlsx destacando novos, editados e conflitos
- Cinco idiomas, temas claro e escuro e ajuda embutida
Especificações
- Plataforma
- Windows 10 e 11
- Entrada
- Arquivos L5X e planilhas .xlsx
- Varredura
- Faixa de IP ou sub-rede /24 via CIP/EtherNet/IP
- EDS
- Do próprio dispositivo (objeto CIP File) ou da internet
- Interface
- PyQt6, com temas claro e escuro
- Idiomas
- Português, inglês, espanhol, alemão e chinês
Perguntas frequentes
Preciso do RSLinx instalado para a varredura?
Não. A identificação dos dispositivos é feita diretamente pelo objeto CIP Identity, sem software Rockwell instalado na máquina.
Dá para baixar o EDS de um dispositivo pela ferramenta?
Sim. O arquivo pode vir do próprio equipamento, pelo objeto CIP File, ou de uma busca na internet a partir do fabricante e do catálogo. O conteúdo é validado antes de ser gravado, então página de erro ou resultado de busca não é salvo como se fosse EDS.
O que a ferramenta considera um conflito?
Um mesmo endereço IP associado a dispositivos diferentes entre as fontes comparadas. O caso é destacado na tabela e não é resolvido automaticamente — a decisão fica com quem conhece a planta.
A planilha original é sobrescrita?
A atualização trabalha sobre planilhas .xlsx no formato de lista de IPs mantendo a formatação, e sinaliza em cores o que é novo e o que foi editado, para que a revisão aconteça antes de valer como versão oficial.
Funciona sem conexão com a internet?
Sim. A consulta de componentes na API da Rockwell e a busca de EDS na internet enriquecem o resultado, mas o que já foi consultado fica em cache local e as demais funções — leitura do L5X, varredura CIP e atualização da planilha — não dependem de internet.
Baixe o UpdateIpList gratuitamente
Versão 3.0 para Windows 10/11.
